パイプカーテン 120・150-P type

120 type

堅牢性に優れ、建物に合わせた設計・施工が可能です。 2種類のタイプより、デザインをお選びいただけます。

150-p type

1面あたりのサイズが最も大きく、さらなる開放感を演出できます。 PET樹脂板入りですので、防犯効果も万全です。

120banner

堅牢性に優れ、建物に合わせた設計・施工が可能です。 2種類のタイプより、デザインをお選びいただけます。

         Pipe2

120型には2種類のデザインパターンがあります。

Pipe_c



商品名
パイプカーテン120型
製作可能寸法
幅(W)
片開き5m、両開き10m、連続して連結施工可能
高さ(H)
4m

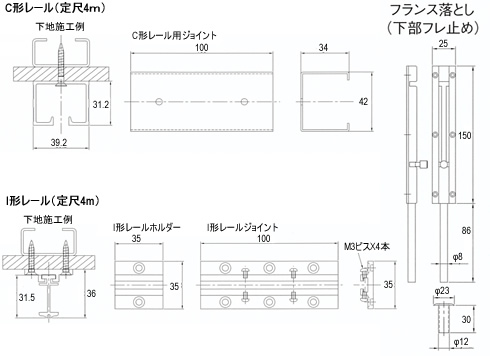

ハンガーレール
材質

アルミニウム合金、アルマイト仕上げ

寸法
幅39mmX高さ31mm、長さ定尺4m
(C型レール)
幅35mmX高さ36mm、長さ定尺4m
(I型レール)
本体用フレーム
材質
アルミニウム合金、アルマイト仕上げ
寸法
36mmX40mm
壁付け受け
フレーム
材質
アルミニウム合金、アルマイト仕上げ
寸法
36mmX21mm
パイプ 材質 アルミニウム合金、アルマイト仕上げ
寸法 φ12mm、肉厚1.5mm
フランス落し(下部振れ止め用) アルミ製幅25mmX高さ150mmXφ8X80mm
施錠用カマ錠 HORI-238
重量 3.5kg/㎡
たたみ代

開口部に対して、約1/7+52mm

ハンガーレールカーブ用 C型レール、R600-90°、135°(くの字)

150banner

1面あたりのサイズが最も大きく、さらなる開放感を演出できます。 PET樹脂板入りですので、防犯効果も万全です。

         Pipe3

Pipe5

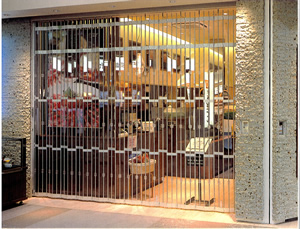

パイプとパイプの間にPET樹脂を組み込んだタイプ。 盗難防止効果をアップします。



商品名
パイプカーテン150型
製作可能寸法
幅(W)
片開き5m、両開き10m、連続して連結施工可能
高さ(H)
4m
ハンガーレール
材質

アルミニウム合金、アルマイト仕上げ

寸法
幅39mmX高さ31mm、長さ定尺4m
(C型レール)
幅35mmX高さ36mm、長さ定尺4m
(I型レール)
本体用フレーム
材質
アルミニウム合金、アルマイト仕上げ
寸法
36mmX40mm
壁付け受け
フレーム
材質
アルミニウム合金、アルマイト仕上げ
寸法
36mmX21mm
パイプ
材質
アルミニウム合金、アルマイト仕上げ
寸法
φ12mm、肉厚1.5mm
透明パネル
材質
PET
寸法
幅59mm、肉厚3mm
フランス落し(下部振れ止め用) アルミ製幅25mmX高さ150mmXφ8X80mm 特殊仕様
施錠用カマ錠 HORI-238
重量 6.5kg/㎡
たたみ代

開口部に対して、約1/8+52mm

ハンガーレールカーブ用 C型レール、R600-90°、135°(くの字)

120150banner_2

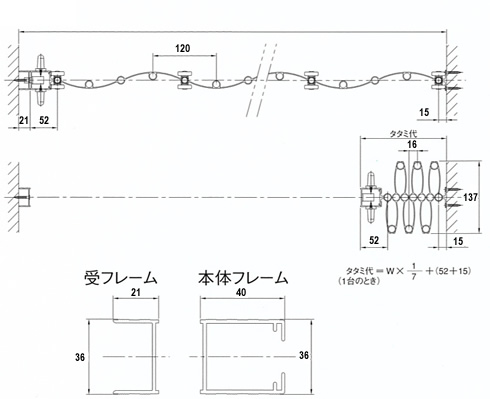

Kozozu

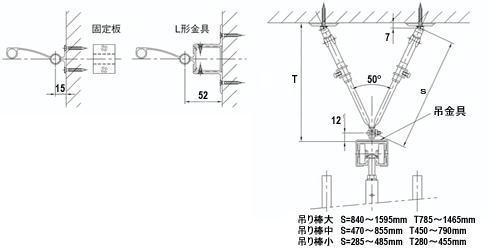

端部固定方法(120型・150-P型共通)

Kozozu1_2

Kozozu3

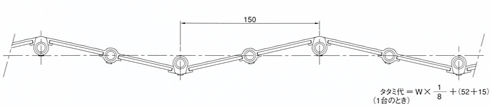

150-P 型(透明パネル貼り仕様)



Kozozu7

Kozozu8_2

■上記以外にもご希望に応じて製品を製作いたします。
