パイプカーテンの特徴

◆　横引き・折りたたみ式
アルミパイプとヒンジを組み合わせた横引き・折りたたみ式のパイプシャッターです。スマートで美しい外観に加え、閉店後も展示商品などをアピールすることができます。

◆  堅牢性に優れた構造
高い堅牢性と軽く確実な操作性が特長。　カーブレールにより直線以外の収まりも可能です。収納スペースは、開口部の1/7～1/11ですので、開口部を広く有効に活用できます。

◆  軽量で取り付け簡単
重量が3.5kg/㎡と軽量のため、天井面にも簡単に取り付けられます。（150－P型は6.5kg/㎡）

◆  美観と機能性の両立
閉店後もロビーやホールのイメージを損なうことなく、店頭演出が図れます。　通気性にも優れ、しかも普通のシャッターのように外の音が共鳴することもありません。

特殊仕様

・カーブレール仕様
I型カーブレールは、カーブ（R)の大きさは施工時どんな角度にも自由になります。C型カーブレールは標準在庫品以外に特注も製作可能です。（角度は自由、90°の場合R250～R800、135°の場合R250～R1200）補強パイプによる吊施工も可能です。

・カラーパイプカーテン（特注）
内装に合わせてどんなカラーにも焼付塗装加工も致します。
別途見積（10㎡積算にて製作可能）
※50型、80型のみ

彫込鎌鍵（HORI-238）

     ・鍵変りは25種
     ・4枚レバータンブラー採用
     ・焼入網（1.6mm厚さ2枚使用）

小規模店舗から大型点のまで、幅広い店舗に対応。　重量が3.5ｋｇ/㎡と軽量のため、天井面にも簡単に取り付けられます。

中間吊り仕様 重量が3.5kg/㎡と軽量のため、既設の天井面に簡単に取り付けられます。

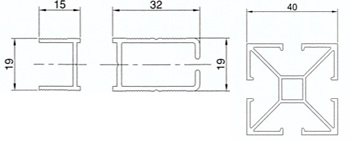

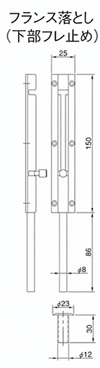

商品名 パイプカーテン50.80型 製作可能 寸法 幅(W) 片開き5ｍ、両開き10ｍ、左記 以外も、連結仕様にて製作可 高さ(H） ３ｍ 面積 片開き15㎡、両開き30㎡ 1台当りの最低積算面積 片開き5㎡、両開き6㎡ ハンガーレール 材質 アルミニウム合金、アルマイト仕上げ 寸法 幅26mmX高さ20mm、長さ定尺4ｍ（C型レール） 幅32mmX高さ24mm、長さ定尺4m（I型レール） 本体用フレーム 材質 アルミニウム合金、アルマイト仕上げ 寸法 19mmX32mm 壁付け受け フレーム 材質 アルミニウム合金、アルマイト仕上げ 寸法 19mmX15mm パイプ アルミニウムφ6mm、肉厚1.5mm フランス落し(下部振れ止め用） アルミニウム幅25mmX高さ150mmXφ8X80mm 施錠用カマ錠 HORI-238 重量 3.5kg/㎡ たたみ代 50型 開口部に対して、約１/8+40mm 80型 開口部に対して、約１/11+40mm ハンガーレールカーブ用 C型レール、R300-90°､135°（くの字）

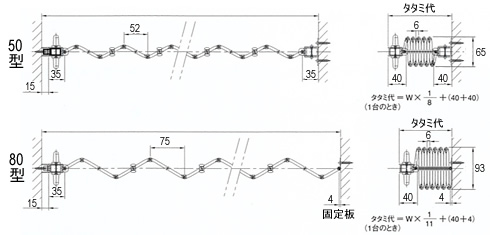

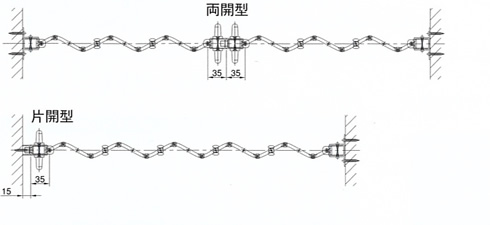

たたみしろ計算例
*この計算で算出されるたたみしろ寸法は目安です。正確な寸法は、弊社までお問合わせください。

端部固定方法（50型・80型共通）　　　　　　中間吊り施工仕様
　　　　　　　　　　　　　　　　　　　　　　　　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　吊り棒大　S=840~1595mm　T=810~1490mm
                                                                    　吊り棒中　S=470~855mm  T=475~820mm
                                                                    　吊り棒小　S=285~485mm  T=310~485mm

施錠方法（彫込鎌錠　HORI-238）

受けフレーム　本体フレーム　ニートポール（支柱）

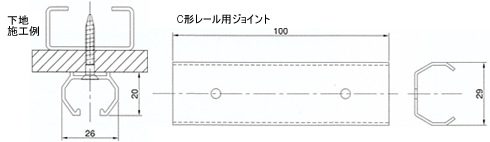

C形レール（定尺４ｍ）

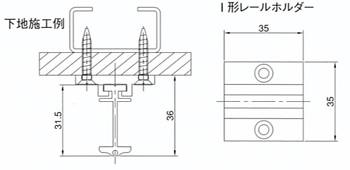

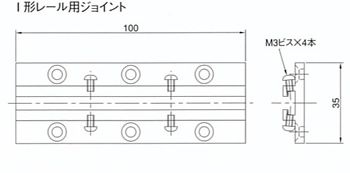

I 形レール（定尺4ｍ）
